جداکننده شن و ماسه آب برای حذف شن و ماسه در مخازن ته نشینی در تصفیه خانه های فاضلاب شهری مناسب است. این عمدتاً همراه با مخازن رسوبگذاری سیکلون، ماشینهای حذف شن و ماسه یا کلکتورهای ماسه مکش نوع پل برای پردازش بیشتر مخلوط ماسه و آب تخلیه شده استفاده میشود.
· سیستم درایو از کاهندههای چرخ دنده مارپیچی شفت موازی نصب شده بر روی شافت استفاده میکند که ساختار فشرده و عملکرد صاف و ایمن را دارد.
نرخ بازیابی برای ذرات بزرگتر از 0.2 میلی متر پس از جداسازی تا 96% می رسد.
· فرورفتگی های U شکل با آسترهای مقاوم در برابر سایش اندود شده اند که عمر طولانی و تعویض آسان را تضمین می کند.
· عملیات کاملاً بسته شرایط محیطی مطلوب را حفظ می کند. قاب با پیچ های انبساط ایمن شده است و نیاز به لنگرهای تعبیه شده را از بین می برد.

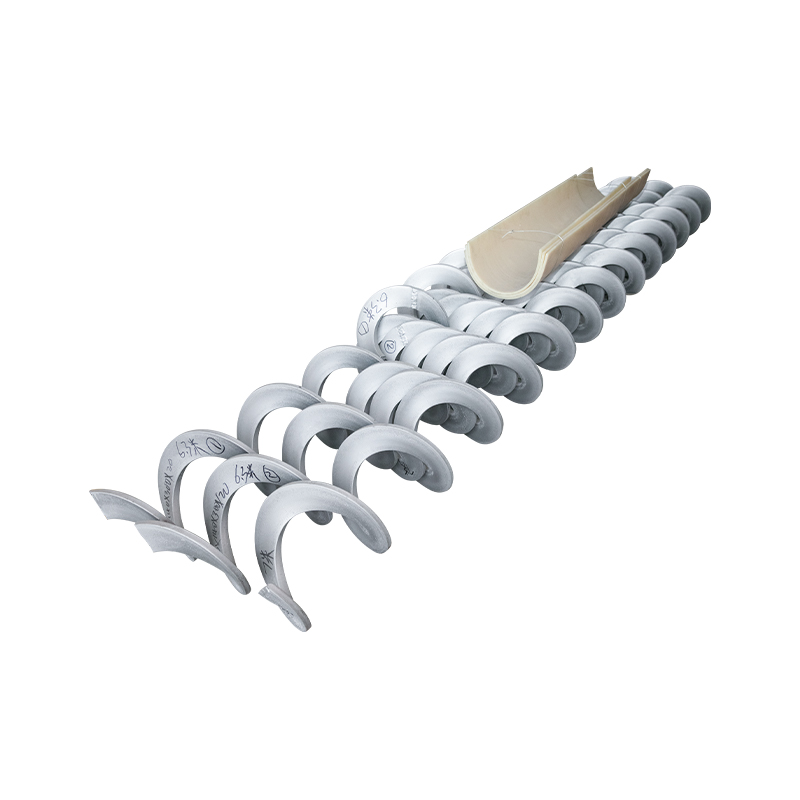

این تجهیزات از مکانیزم پیچ بدون شفت استفاده می کند. مخلوط ماسه و آب از بالا به جداکننده وارد می شود. شن بر اثر گرانش در داخل حفره جداسازی آب شن و ماسه ته نشین می شود. چرخش پیچ بدون محور به تدریج شن را در امتداد یک فرورفتگی U شکل 25 درصد به سمت خروجی هل می دهد. سپس شن برای حمل و نقل خارجی به داخل یک سیلندر دریافت کننده می افتد. آب جدا شده از دهانه خروجی جداسازی سرریز میکند و محیط عملیاتی را بهبود میبخشد و حملونقل خارجی را تسهیل میکند.

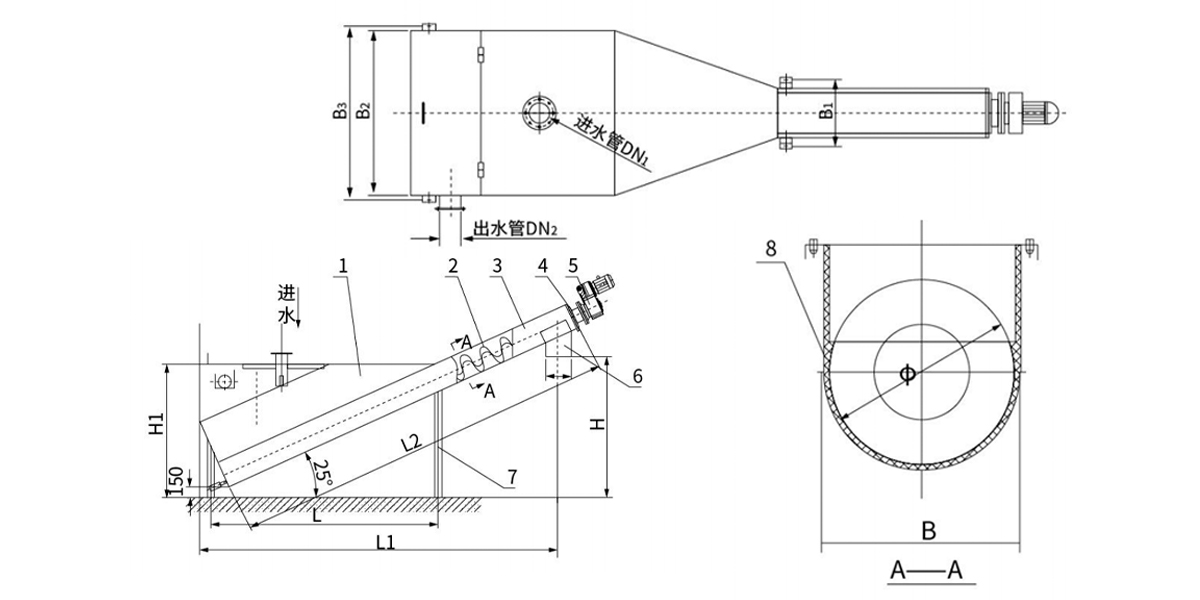

| 1 | مخزن جداسازی | 5 | واحد درایو |
| 2 | تیغه مارپیچ | 6 | خروجی تخلیه شن و ماسه |
| 3 | کانال U شکل | 7 | قاب پشتیبانی |
| 4 | مسکن بلبرینگ | 8 | آستر مقاوم در برابر سایش |
| مدل/مشخصات | LSF-260 | LSF-300 | LSF-350 | LSF-400 | ||
| قطر اسمی پیچ D (میلی متر) | 260 | 300 | 350 | 400 | ||
| قطر پیچ M (mm) | 235 | 285 | 320 | 385 | ||
| ظرفیت پردازش Q (L/s) | 5 تا 12 | 12 تا 20 | 20 تا 27 | 27 تا 35 | ||
| زاویه نصب α (°) | 25 | |||||
| سرعت چرخش پیچ n (r/min) | ≈4.8 | |||||
| قدرت موتور N (کیلووات) | 0.37 | 0.55 | 0.75 | |||
| میزان بازیابی (اندازه ذرات ≥0.2 میلی متر) | ≥96 | |||||
| میزان رطوبت پس از جداسازی شن و ماسه (%) | <65 | |||||
| ابعاد نصب (mm) | φ | 220 | 270 | 320 | 390 | |
| B | 260 | 310 | 345 | 410 | ||
| B1 | 710 | |||||
| B2 | 1200 | 1360 | 1500 | 1800 | ||
| B3 | B2 80 | |||||
| DN1 | 100 | 150 | 200 | 250 | ||
| DN2 | 150 | 200 | 250 | 300 | ||
| L | 2800 | 3000 | 3200 | 3400 | ||
| L1 | 3840 | 4380 | 5760 | 6150 | ||
| L2 | 2800 | 2800 | 3800 | 3800 | ||
| H | 1550 | 1750 | 2400 | 2550 | ||
| H1 | 1600 | 1700 | 2150 | 2150 | ||
جداکننده گریت: عمدتاً به عنوان تجهیزات پشتیبانی برای اتاقک های شن در تصفیه خانه های فاضلاب برای جداسازی و تمیز کردن ذرات ماسه استفاده می شود.
محدوده کاربرد:
1. حفاظت از محیط زیست شهرداری: جداسازی آب شن و ماسه در محفظه های شن سیکلونی یا محفظه های شن هوادهی تصفیه خانه های فاضلاب بزرگ و متوسط.
2. فاضلاب صنعتی: حذف شن و ماسه در کارخانه های تصفیه آب و تصفیه شن در فاضلاب فرآوری مواد غذایی.
با پایه فنی قوی و سیستم کیفیت دارای گواهی ISO، Hengye به مشتریان در صنایع مختلف کمک میکند تا کارایی تصفیه را بهبود بخشند، هزینههای عملیاتی را کاهش دهند و استانداردهای زیستمحیطی جهانی را رعایت کنند.
