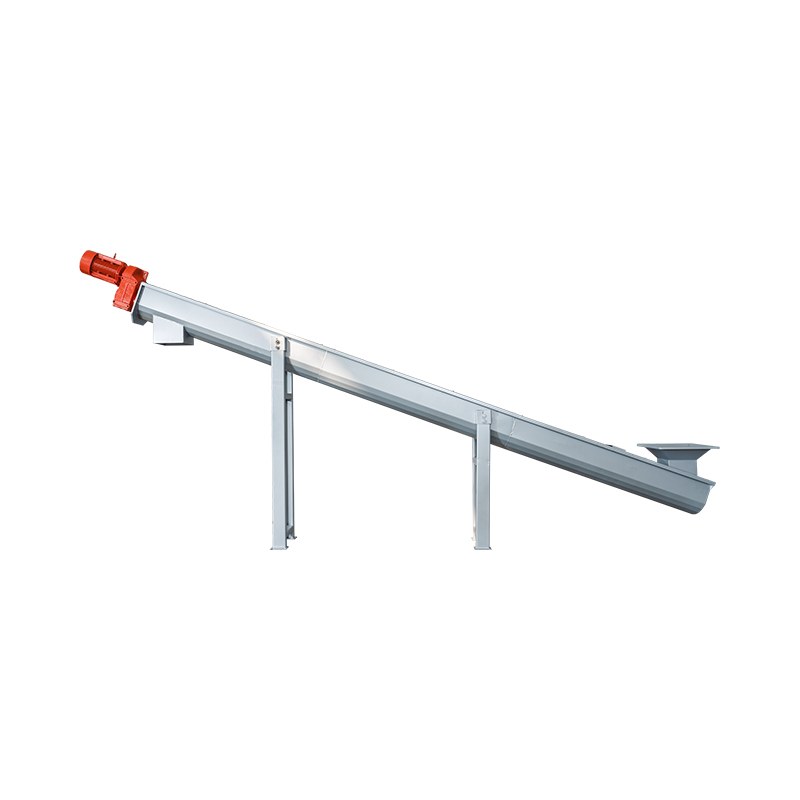

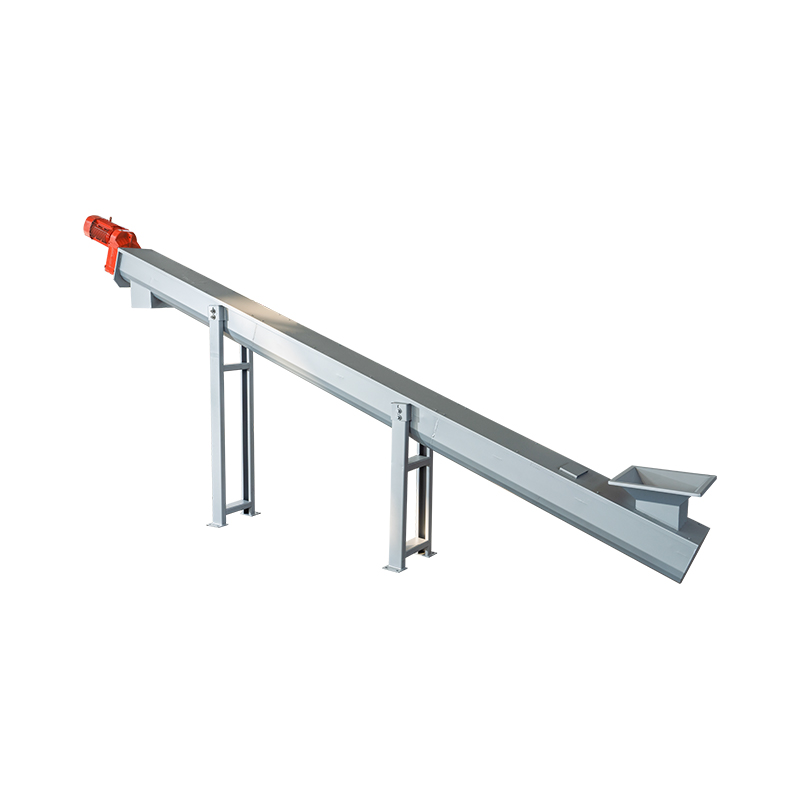

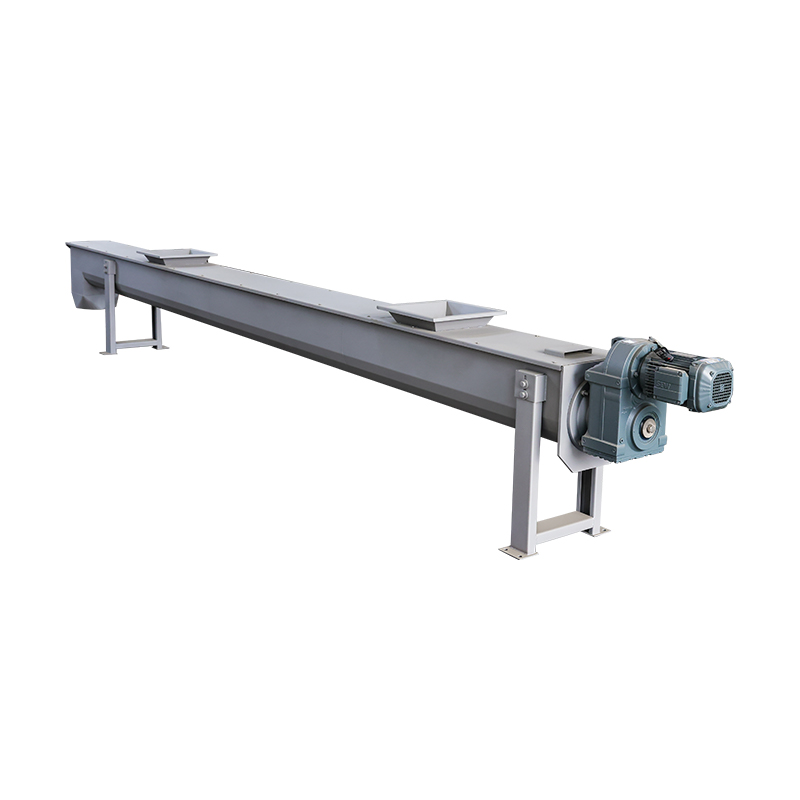

نوار نقالههای پیچی بدون شفت برای غربالگری در تصفیهخانههای فاضلاب شهری، تأسیسات پیش تصفیه فاضلاب مسکونی، ایستگاههای پمپاژ فاضلاب و طوفان شهری و تصفیه خانههای آب مناسب هستند. آنها عمدتاً همراه با تجهیزاتی مانند صفحه نمایش یا دستگاه های آبگیری برای انتقال غربالگری یا لجن آبگیری استفاده می شوند.

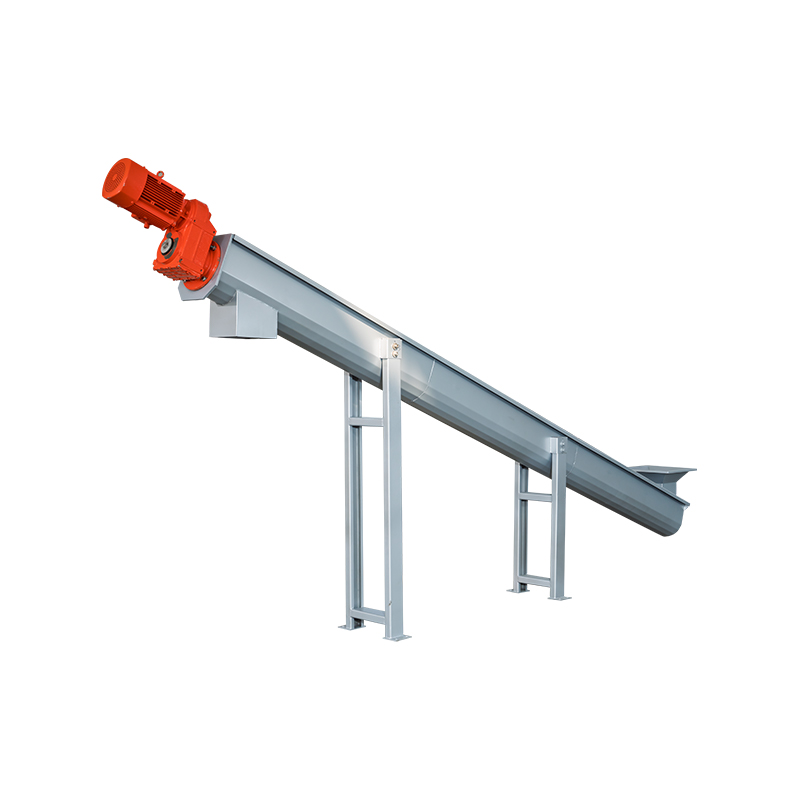

· واحد محرک از یک کاهنده چرخ دنده مارپیچ شفت موازی نصب شده روی شفت استفاده می کند که دارای ساختار فشرده و عملکرد صاف و ایمن است.
· فرورفتگی U شکل دارای یک آستر داخلی است که مقاومت در برابر سایش بالا، عمر مفید طولانی و جایگزینی آسان را ارائه می دهد.

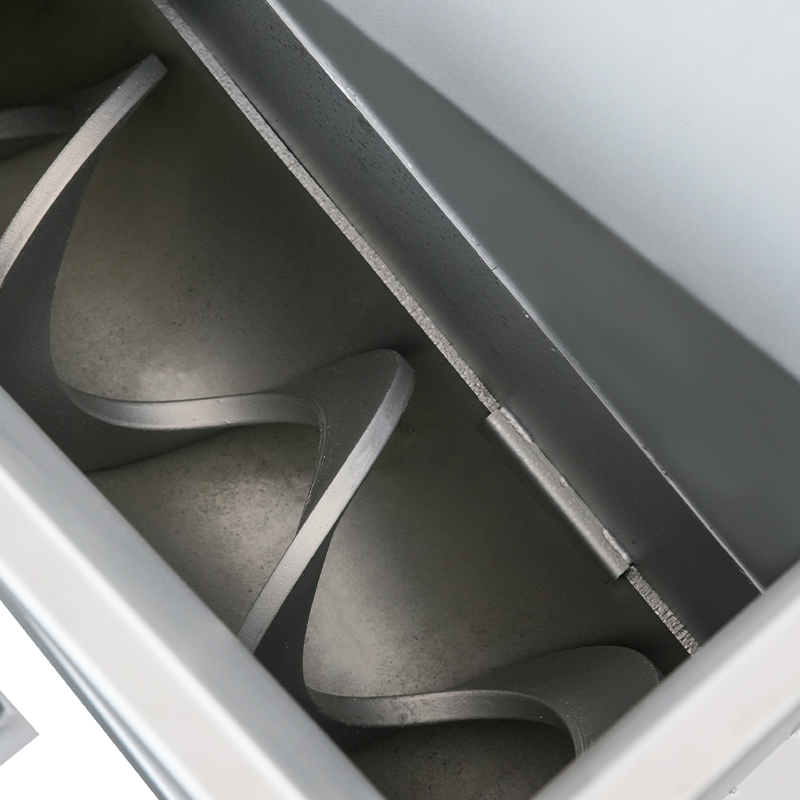

· جهت انتقال توسط جهت مارپیچ تیغه های مارپیچ و چرخش موتور تعیین می شود که امکان انتقال دو طرفه را فراهم می کند.
· از یک سیستم انتقال کانال گسترده برای جلوگیری از انسداد، اطمینان از عملکرد قابل اعتماد، صدای کم و نگهداری راحت استفاده می کند.

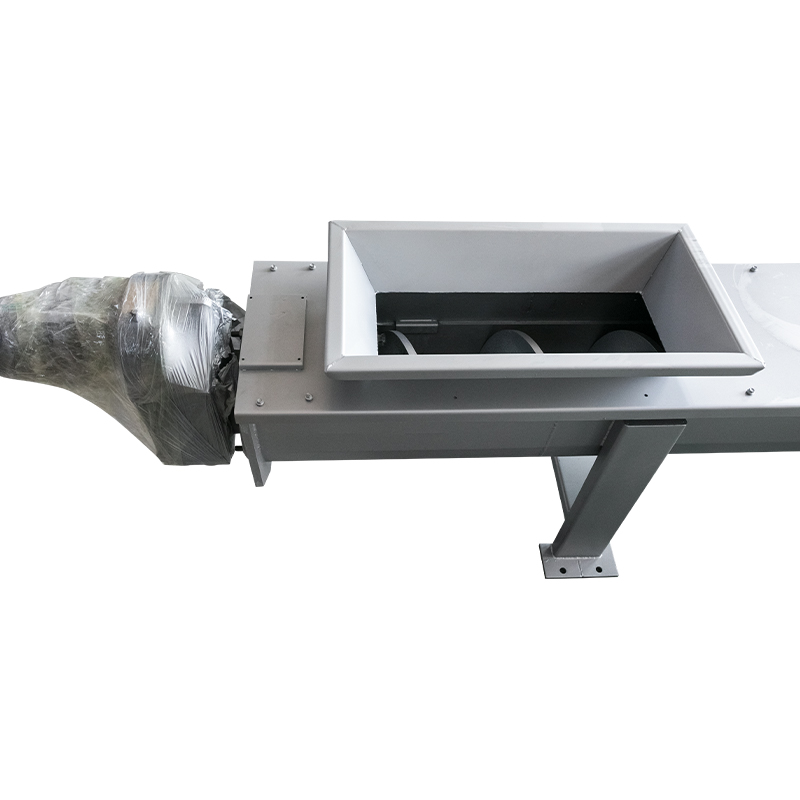

این تجهیزات از یک تسمه نقاله پیوسته استفاده می کند. مواد از یک صفحه نمایش یا خروجی دستگاه آبگیری بر روی نوار نقاله تخلیه می شوند. این مواد که توسط یک موتور الکتریکی هدایت می شوند، توسط تیغه های مارپیچی از یک سر به سر دیگر منتقل می شوند. در انتهای ترمینال، نوار نقاله با یک چرخ دستی زباله برای پردازش بعدی ارتباط برقرار می کند.

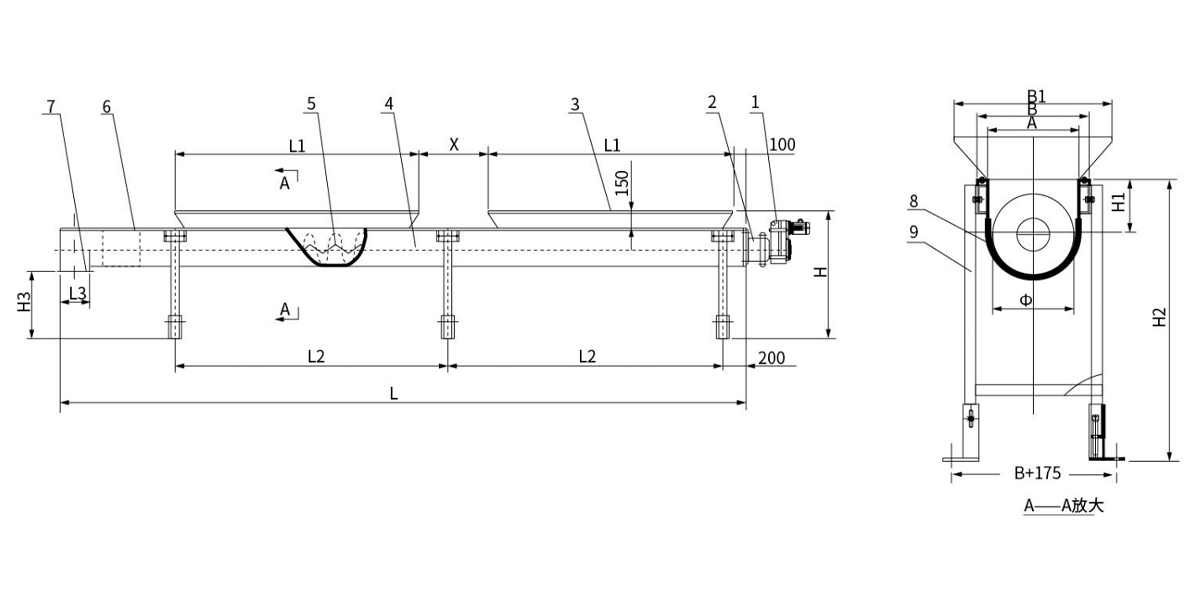

| 1 | واحد درایو | 6 | صفحه پوشش |
| 2 | مسکن بلبرینگ | 7 | خروجی تخلیه |
| 3 | ورودی خوراک | 8 | آستر مقاوم در برابر سایش |
| 4 | مسکن U شکل | 9 | قاب پشتیبانی (قابل تنظیم ارتفاع) |
| 5 | تیغه پیچ |
| پارامترها/مدل | LS-200W | LS-250W | LS-300W | LS-350W | LS-400W | |||
| قطر اسمی پیچ D (میلی متر) | 200 | 250 | 300 | 350 | 400 | |||
| قطر پیچ (mm) | 185 | 235 | 285 | 320 | 385 | |||
| نرخ جریان Q (m³/h) | زاویه نصب α(°) | 0 درجه | 1.5 | 3.6 | 6 | 8.4 | 11.7 | |
| 5 درجه | 1.35 | 3.24 | 5.4 | 7.56 | 10.53 | |||
| 15 درجه | 1.05 | 2.52 | 4.2 | 5.88 | 8.19 | |||
| 25 درجه | 0.9 | 2.16 | 3.6 | 5.04 | 7.02 | |||
| سرعت چرخش پیچ n (r/min) | 12 تا 16 | |||||||
| قدرت موتور N (کیلو وات) | 0.75 تا 5.5 (بسته به L و α) | |||||||
| ابعاد نصب (mm) | قطر آستر مقاوم در برابر سایش A | φ 40 | ||||||
| قطر مسکن B | φ 110 | |||||||
| عرض دهانه تخلیه B1 | سازگار با تجهیزات مربوطه | |||||||
| طول پیچ L | بسته به نیاز کاربر | |||||||
| طول ورودی خوراک L1 | سازگار با تجهیزات مربوطه | |||||||
| فاصله بین براکت L2 | (L-1000)/2~L-71000)/3 | |||||||
| عرض دهانه تخلیه L3 | 250 | 250 | 300 | 350 | 400 | |||
| ارتفاع کلی تجهیزات H | سازگار با تجهیزات مربوطه | |||||||
| ارتفاع از مرکز شفت پیچ تا صفحه پوشش H1 | 140 | 165 | 188 | 210 | 240 | |||
| ارتفاع صفحه پوشش H2 | H-150 | |||||||
| ارتفاع کمتر مسکن H3 | سازگار با تجهیزات مربوطه | |||||||
نوار نقاله پیچ بدون محور: عمدتاً برای انتقال موادی استفاده می شود که مستعد درهم تنیدگی هستند و ویسکوزیته بالایی دارند و به طور موثر مشکلات گرفتگی را برطرف می کند.
محدوده برنامه:
1. خدمات آب زیست محیطی: حمل و نقل لجن آبگیری، غربالگری و شن.
2. بخش صنعتی: زباله های جامد شهری، ضایعات مواد غذایی، دوغاب های شیمیایی و مواد خام شیمیایی چسبناک.
3. صنعت مصالح ساختمانی: مواد پودری مانند کنجاله خام سیمان و خاکستر بادی.
با پایه فنی قوی و سیستم کیفیت دارای گواهی ISO، Hengye به مشتریان در صنایع مختلف کمک میکند تا کارایی تصفیه را بهبود بخشند، هزینههای عملیاتی را کاهش دهند و استانداردهای زیستمحیطی جهانی را رعایت کنند.
